TWU-300無人機綜合巡檢裝置

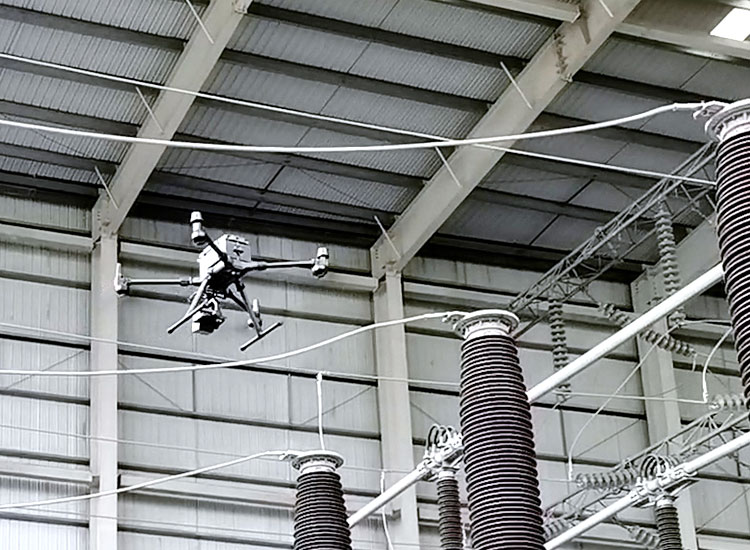

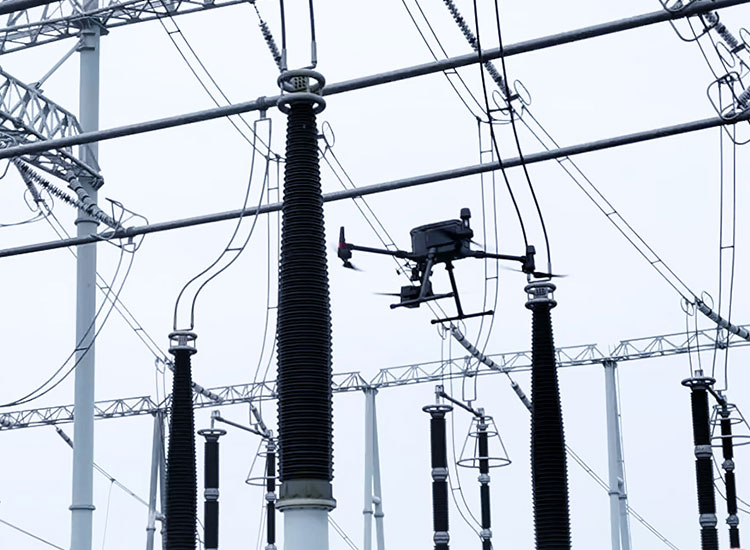

TWU-300無人機綜合巡檢裝置是天威新域新一代巡檢產品，裝置能夠幫助運維人員由常規巡檢轉變?yōu)橹悄芑⒁?guī)?；矙z。裝置搭載多種傳感器、融合多種檢測方法包括局部放電檢測、紅外測溫檢測、視頻成像。TWU-300無人機巡檢裝置廣泛應用于變電站、配網及輸電線路等場景，采用非接觸檢測方式，實現對敞開式高壓設備局放和發熱缺陷的快速巡檢。裝置適應于復雜的干擾環境，采用多種抗干擾手段抑制了各種外部干擾，改善信噪比，通過高靈敏度局放傳感器能夠準確檢測高壓設備的具體放電部位和放電強度，及時發現高壓套管類產品的內部放電，同時熱成像測溫模塊能夠簡捷、直觀、準確的查找、判斷設備過熱故障。故障。信號接收與分析終端以無線WIFI方式獲取局放數據，快速準確判斷局部放電故障點位置和形態，并結合視頻成像技術進行缺陷點的拍照。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
1、裝置能夠搭載多種傳感器、融合多種檢測方法包括局部放電檢測、紅外測溫檢測、視頻成像。
2、裝置采用非接觸檢測方式，重量輕，完全適配于無人機操作平臺，一體化融合度高，操作方便。
3、裝置融合局部放電信號和溫度信號，能夠?yàn)樵O(shè)備精細化點檢和維修提供有力依據，及時將設備事故消滅在萌芽狀態，有效避免由于設備異常而導致的事故。

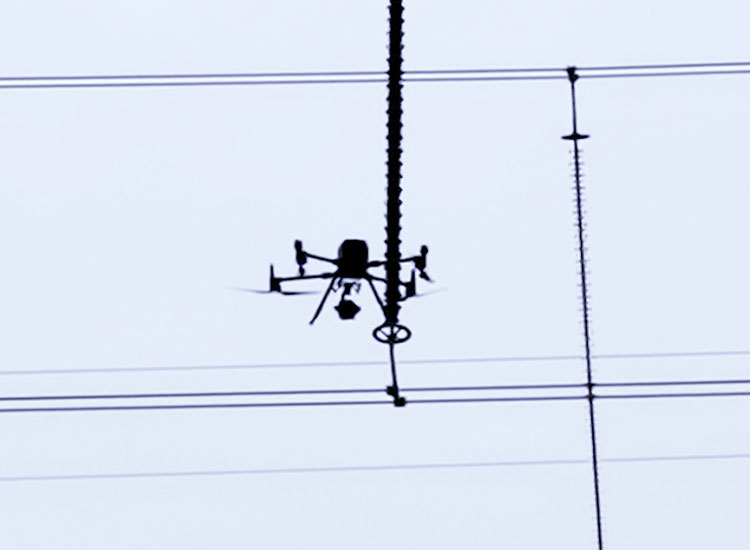

4、通過無人機近距離靠近電氣設備，可解決傳統地面檢測中信號衰減大、存在盲區等問題。
5、熱成像測溫檢測運行中的設備溫度和運行狀態，可以簡捷、直觀、準確的查找、判斷設備過熱故障。

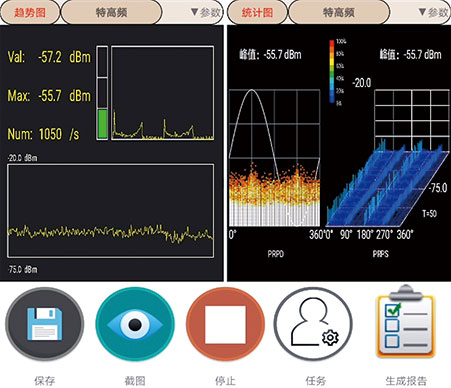

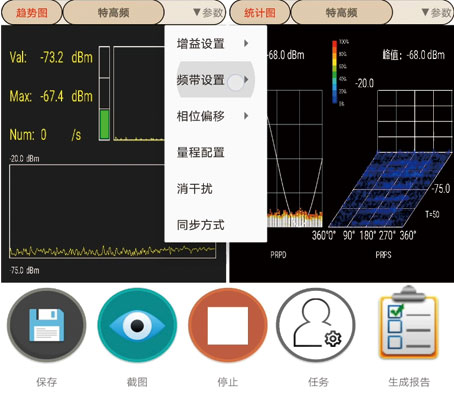

6、具有幅值檢測、相位圖譜檢測、脈沖圖譜檢測以及波形圖譜檢測功能，具有PRPD以及PRPS圖譜功能。
7、裝置能夠有效診斷變電設備內部放電、懸浮放電、等故障，并確定故障位置。
8、裝置能夠快速準確判斷局部放電故障點位置和形態，并結合視頻成像技術進行缺陷點的拍照取證。
性能參數
| 無人機性能參數 | 描述 |
| 空機重量 | 6.3kg |
| 起飛重量 | 9kg |
| 傳輸距離 | 8km |
| 速度 | 23m/s |
| IP防護等級 | IP45 |
| 局放傳感器性能參數 | 描述 |
| 外形尺寸 | 97mm *80mm *75mm（長*寬*高） |
| 檢測頻帶 | 300MHz～2000MHz |
| 有效高度 | >12mm |
| 檢測靈敏度 | 100pC/m (距離一米可檢測到100pC 絕緣體內部放電） |
| 動態范圍 | >50dB |
| 方向角 | 60° |
| 功耗 | 3W |
| 通訊方式 | WIFI |
| 重量 | 云臺：340g 傳感器：235g |
| 工作溫度 | -20℃-60℃ |
| 紅外測溫及視頻成像傳感器性能參數 | 描述 |
| 紅外分辨率 | 640x512 |
| 紅外幀率 | 30Hz |
| 可見光像素 | 1200萬 |
| 可見光等效焦距 | 24mm |
