功能特點

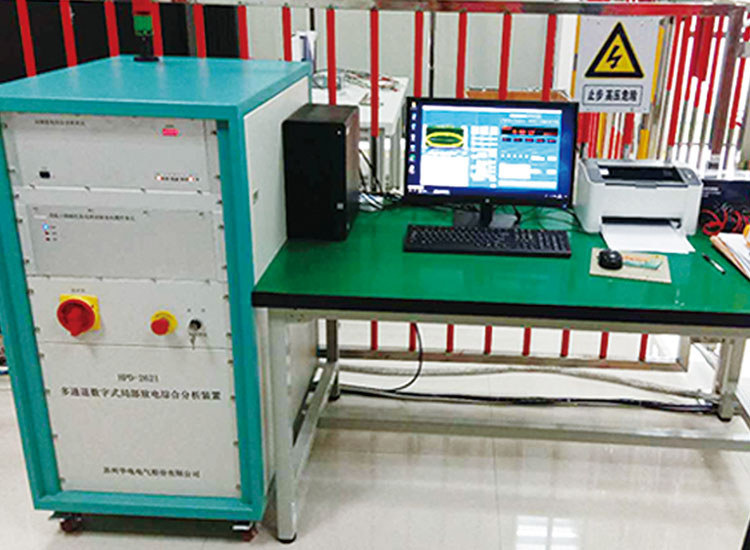

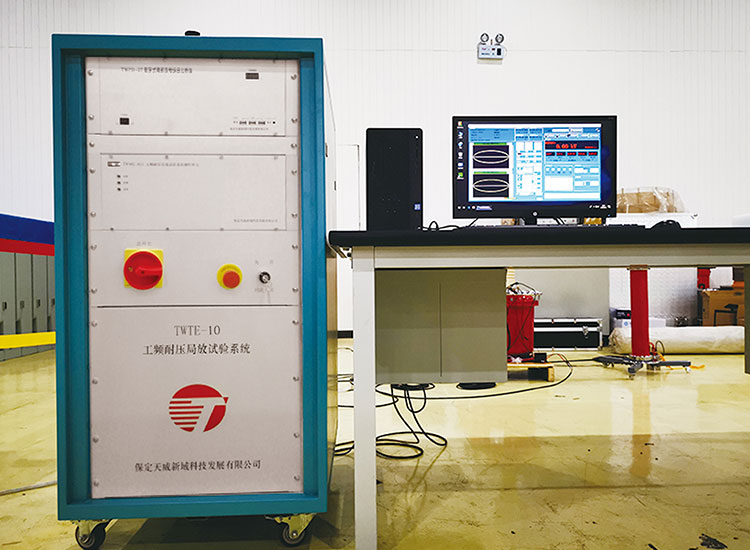

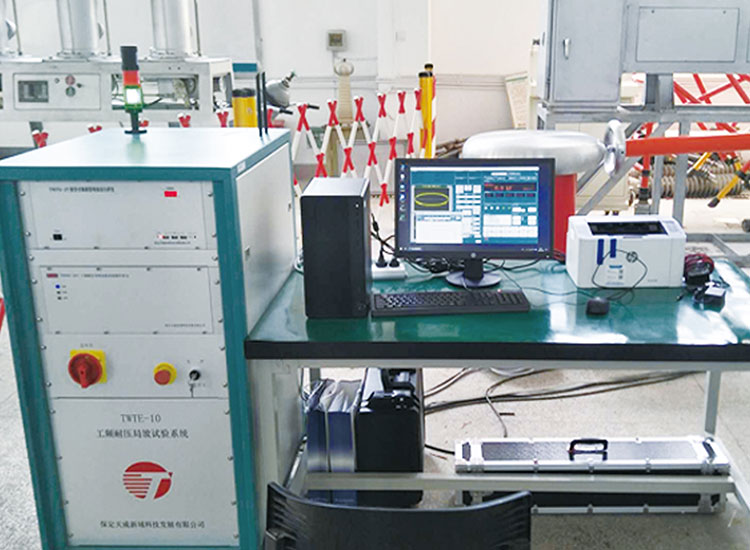

(1)模塊化設計 系統采用模塊化設計，電氣結構高度集成化，結構布局美觀大方。其中局放檢測儀器、測控單元采用19寸4U全鋁上架機箱的標準化設計，外形美觀、方便安裝和維修維護；同時局放檢測儀器、測控單元、調壓設備等集成到一個19吋上架機柜中，集成度高、方便移動。

(2)無線組網 系統內部設備之間采用無線組網方式，減少了綜合布線，提高了試驗系統的整體美觀程度，同時使設備的布置更加靈活。

(3)電腦操作，調壓方式手自一體 系統提供手動/自動兩種調壓方式，測量、控制無實體按鈕，全部采用電腦操作。軟件采用歸一化界面設計理念，全部顯示操作規劃到一個界面當中，界面美觀、布置合理、操作簡便。

(4)一鍵試驗，操作簡單 系統采用一鍵操作設計方案，只需點擊一個‘開始’按鈕即可自動按照預先設定的模板完成整個試驗流程，使操作更加簡單、宜用。

(5)保護功能，程序邏輯控制與保護功能設計周密嚴謹，有效防止使用者誤操作。

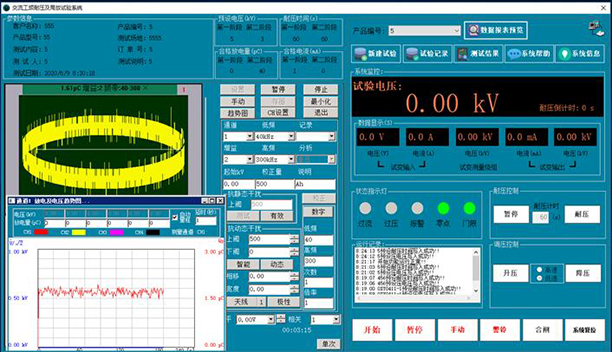

軟件功能介紹：

①大屏幕中文操作界面，操作簡單方便，步驟清晰簡潔；

②軟件集局放測量和加壓控制于一體，自動化程度高；

③系統可預設多段電壓和多段耐壓時長，以滿足用戶使用需求；

④試驗?zāi)０蹇啥ㄖ疲瑢σ褎?chuàng)建的模板，具有可重新編輯、修改和刪除的功能；

⑤試驗報告自動生成，試驗后自動填寫保存客戶模板報告，該報告可查看可打??；

⑥軟件預留有試驗數據上傳接口，可將試驗數據上傳至用戶服務器，實現試驗數據集中管理與共享；

⑦支持掃碼槍功能，使參數錄入方便快捷。

(7)局放分析功能 系統具備相位分析，指紋圖、頻譜分析，三維圖及二維圖等分析功能，軟件也可以詳查分析某個相位波形，窗口放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。

(8)支持多種輸出電壓和容量，用戶可定制 系統的容量和輸出電壓默認是10kVA/100kV，提供用戶靈活定制模式，參考容量：10/15/20kVA，參考輸出電壓：100/150/200kV。
